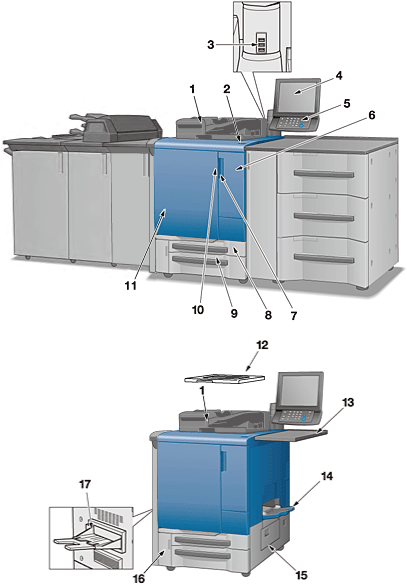

本体外部（AccurioPress C2070 / AccurioPress C2060）
番号 | 名称 | 説明 |
|---|---|---|
1 | 両面同時原稿送り装置 DF-706（ADF）（オプション） | 複数の原稿を自動的に1枚ずつ送り出して読込むことができます。 |
2 | 副電源スイッチ | 本体の電源をON/OFFします。 |
3 | サービスポート（USB 2.0 Type A | 外付け記憶媒体（USBメモリー）、キーボード、マウスなどを接続するときに使用します。 この接続ポートはローパワーデバイスだけに対応しています。大きな電源容量を必要とするデバイスは、外部から電源を供給してください。 |
4 | タッチパネル | [機械状態]画面などの画面を表示して、各操作・設定をします。また、操作のしかたやトラブルの処理方法を表示します。 |
5 | 操作パネル | 各操作および設定時に押します。 |
6 | トナー補給扉 | トナーを補給するとき、開いて処理します。 |
7 | トナー補給扉取手 | トナー補給扉を開くとき、持って右側に引きます。 |
8 | トレイ1 | 用紙を500枚（80 g/m2紙）収納します。 |
9 | トレイ2 | 用紙を1000枚（80 g/m2紙）収納します。 |
10 | 本体前扉取手 | 本体前扉を開くとき、持って左側に開きます。 |
11 | 本体前扉 | 紙づまりや主電源スイッチをON/OFFするとき、開けて処理します。 |
12 | オリジナルカバー OC-511（原稿カバー）（オプション） | 原稿を原稿ガラスにセットするとき開き、セットして閉じます。 |
13 | ワーキングテーブル WT-511（オプション） | 原稿などを一時的に置くことができます。 |
14 | マルチ手差し給紙ユニット MB-506（オプション） | 本体トレイにセットされていない用紙に印刷するとき、開いてセットします。250枚（80 g/m2紙）収納します。 |
15 | 本体右扉 | 紙づまりのとき、右に開いて処理します。 |
16 | 廃棄トナーボックス交換扉 | 廃棄トナーボックスを交換するとき、開いて処理します。 |
17 | 排紙トレイ OT-511（オプション） | 出力した用紙を仕分け処理なしで排紙します。 |

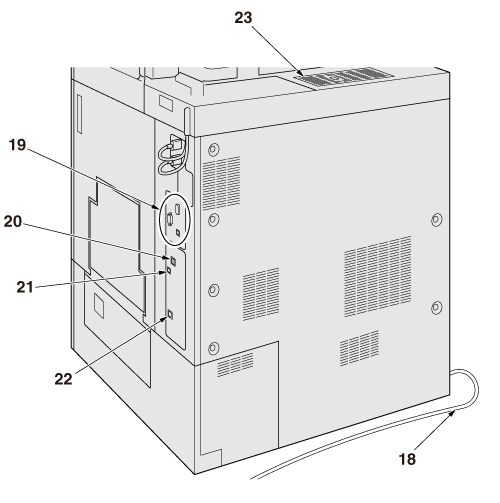

18 | 本体電源コード | 本体に電源を供給します。 |
19 | イメージコントローラー接続ポート | イメージコントローラーのケーブルを接続するときに使用します。 |
20 | サービスポート（USB 3.0/2.0 TypeA×1） | 外付け記憶媒体（USBメモリー、USB-HDD）、キーボード、マウスなどを接続するときに使用します。 この接続ポートはローパワーデバイスだけに対応しています。大きな電源容量を必要とするデバイスは、外部から電源を供給してください。 |
21 | サービスポート（USB 2.0 Type B | 本機とコンピューターをUSBケーブルで接続して、ローカルプリンターとして使用します。 |
22 | ネットワーク用ポート（10Base-T、100Base-TX、1000Base-T） | イーサネットケーブルを接続して本機を操作したり、ネットワークプリンター／スキャナーとして使用したりします。 |
23 | 防塵フィルター | 機内冷却用ファンの防塵フィルターが取付けられて、ほこりの侵入を防ぎます。 |

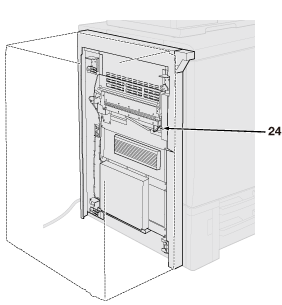

24 | ロック解除レバー | 紙づまりのとき、奥に押してから下に開いて処理します。 ロック解除レバーへは、左側のオプション内よりアクセスします。 |
