本体外部（AccurioPress C2070P）

番号	名称	説明
1	副電源スイッチ	本体の電源をON/OFFします。
2	サービスポート（USB 2.0 Type A 3）	外付け記憶媒体（USBメモリー）、キーボード、マウスなどを接続するときに使用します。この接続ポートはローパワーデバイスだけに対応しています。大きな電源容量を必要とするデバイスは、外部から電源を供給してください。
3	タッチパネル	[機械状態]画面などの画面を表示して、各操作・設定をします。また、操作のしかたやトラブルの処理方法を表示します。
4	操作パネル	各操作および設定時に押します。
5	トナー補給扉	トナーを補給するとき、開いて処理します。
6	トナー補給扉取手	トナー補給扉を開くとき、持って右側に引きます。
7	トレイ1	用紙を500枚（80 g/m²紙）収納します。
8	トレイ2	用紙を1000枚（80 g/m²紙）収納します。
9	本体前扉取手	本体前扉を開くとき、持って左側に開きます。
10	本体前扉	紙づまりや主電源スイッチをON/OFFするとき、開けて処理します。
11	ワーキングテーブル WT-511（オプション）	出力した用紙などを一時的に置くことができます。
12	マルチ手差し給紙ユニット MB-506（オプション）	本体トレイにセットされていない用紙に印刷するとき、開いてセットします。250枚（80 g/m²紙）収納します。
13	本体右扉	紙づまりのとき、右に開いて処理します。
14	廃棄トナーボックス交換扉	廃棄トナーボックスを交換するとき、開いて処理します。
15	排紙トレイ OT-511（オプション）	出力した用紙を仕分け処理なしで排紙します。

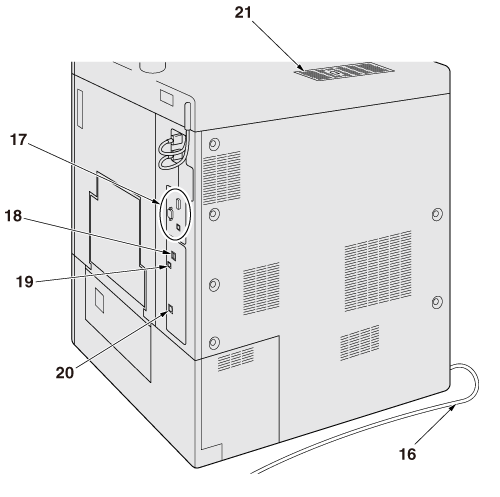

16	本体電源コード	本体に電源を供給します。
17	イメージコントローラー接続ポート	イメージコントローラーのケーブルを接続するときに使用します。
18	サービスポート（USB 3.0/2.0 TypeA×1）	外付け記憶媒体（USBメモリー、USB-HDD）、キーボード、マウスなどを接続するときに使用します。この接続ポートはローパワーデバイスだけに対応しています。大きな電源容量を必要とするデバイスは、外部から電源を供給してください。
19	サービスポート（USB 2.0 Type B 1）	本機とコンピューターをUSBケーブルで接続して、ローカルプリンターとして使用します。
20	ネットワーク用ポート（10Base-T、100Base-TX、1000Base-T）	イーサネットケーブルを接続して本機を操作したり、ネットワークプリンターとして使用したりします。
21	防塵フィルター	機内冷却用ファンの防塵フィルターが取付けられて、ほこりの侵入を防ぎます。

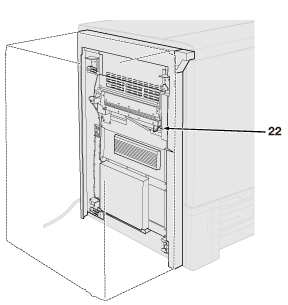

22	ロック解除レバー	紙づまりのとき、奥に押してから下に開いて処理します。ロック解除レバーへは、左側のオプション内よりアクセスします。
