折り機 FD-504を実装している中綴じ機 SD-513 を装着している機械は、中とじと併用して角背形成ができます。
設定項目 | 内容 | イラスト |
---|---|---|
[中とじ](+[小口断裁]) [中とじ設定]画面[角背形成]の[する]を選択 | [角背形成強さ]を[強い][やや強い][ふつう][やや弱い][弱い]から選択します。 |
角背形成を選択したとき、クリースを選択できません。
角背形成の処理枚数は、中とじの処理枚数と同じです。使用する用紙の仕様をご確認ください。詳しくは、使用できる用紙のサイズ、使用できる用紙の坪量、使用できる用紙の枚数をごらんください。
中とじ、重ね中折りされた用紙は、束排出トレイに排紙されます。束排出トレイ拡張トレイをセットし、ストッパーを開く前準備をしてください。前準備をしないと、出力された用紙が束排出トレイから落下することがあります。また、満タン検知が機能しないことがあります。
角背形成の強さが足りない場合や、さらに弱くしたい場合は調整により設定できます。詳しくは、角背形成折り目つぶし強さ調整:背を整形するときの強さを調整するをごらんください。
原稿をセットします。
セットする原稿のページ数が中とじのページ数になり、中とじ枚数が決まります。中とじ枚数については、中綴じ機 SD-513をごらんください。
中とじの表紙を任意のトレイにセットします。
表紙の用紙は[トレイ1]~[トレイ5]にセットしてください。[PI1]や[PI2]、[PB]は、表紙に設定できません。
[コピー]タブを押して、[コピー]画面を表示します。
[出力設定]を押します。
[出力設定]画面が表示されます。

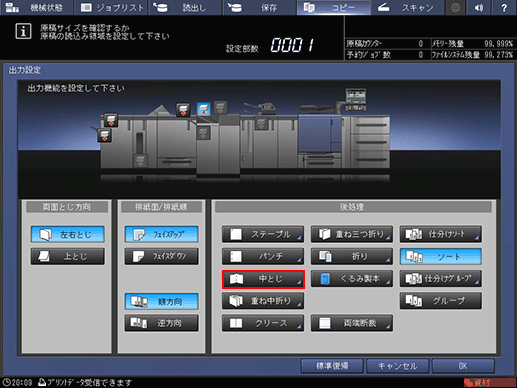

[中とじ] を選択します。
[中とじ設定]画面が表示されます。

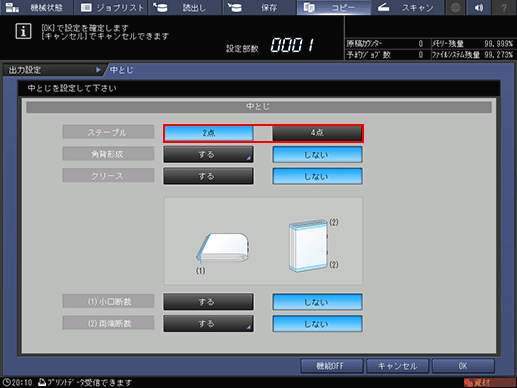

[ステープル]の[2点]または[4点]を選択します。
[(1)小口断裁]の[する]または[しない]を選択します。
中とじ機にトリマーユニット TU-503を実装しているとき、[中とじ設定]画面で[(2)両端断裁]を設定できます。詳しくは、中とじ/重ね中折りを両端断裁するをごらんください。
[角背形成]の[する]を押します。

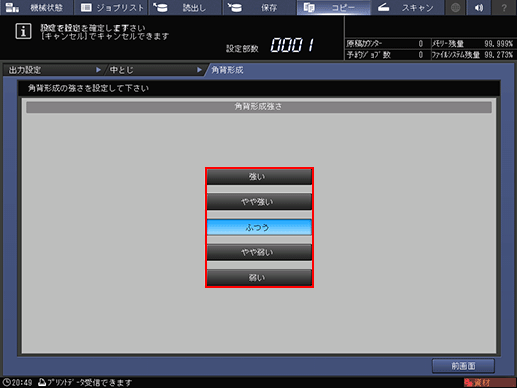

[角背形成強さ]設定画面が表示されます。
[強い]、[やや強い]、[ふつう]、[やや弱い]、[弱い]のうち1つを選択します。
[前画面]を押します。
[中とじ設定]画面にもどります。
[OK]を押します。
もとの設定にもどすときは、[キャンセル]を押します。
設定した情報を残しながら機能をOFFにするときは、[機能OFF]を押します。
[出力設定]画面にもどります。
[出力設定]画面の[OK]を押して、[コピー]画面にもどります。
[コピー]画面の[出力設定]下に、設定した機能のアイコンが表示されます。
[応用設定]の[小冊子]が自動的に選択されます。
[応用設定]を押して、[小冊子]を押します。
[カバー紙]の[表紙あり]または[表紙なし]を選択します。
[オモテ用紙]と[ウラ用紙]から、手順2で表紙をセットしたトレイを選択します。
トレイ用紙から選択する場合は、先に[表紙あり(印刷)]または[表紙あり(白紙)]を選択します。
[OK]を押します。
[小冊子]画面に戻ります。
[開き方向]の[左開き]または[右開き]を選択します。
[OK]を押して、[コピー]画面にもどします。
必要に応じて、その他のコピー条件を設定します。
テンキーでコピー部数を設定します。
コピーする用紙によって、束排出トレイに出力できる部数が違います。角背形成の束排出トレイに出力できる部数は、中とじの積載部数と同じです。詳しくは、セット、排出できる用紙の枚数をごらんください。
束排出トレイ拡張トレイをセットして、ストッパーを起こします。
操作パネルのスタートを押します。
