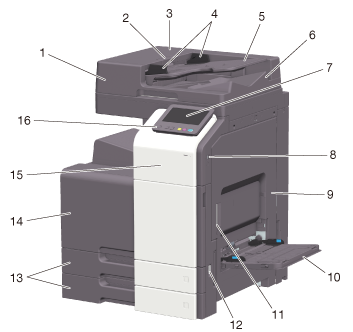

1

自動両面原稿送り装置

原稿を自動的に1枚ずつ送り出して読込むことができます。両面原稿も自動的に反転して読込みます。

本文中ではADFと呼びます。

2

左カバー解除レバー

左カバーを開くときに使います。

3

左カバー

左カバーの紙づまりを処理するときに開きます。

4

ガイド板

原稿の幅に合わせて調整します。

5

原稿給紙トレイ

原稿を上向きにセットします。

6

原稿排紙トレイ

読込みの終わった原稿が排紙トレイの上に排紙されます。

7

操作パネル

本機での各種設定を行います。

8

USBポート(タイプA)USB2.0/1.1

USBメモリーを接続するときに使います。

9

右ドア

紙づまり処理を行うときに開きます。

10

手差しトレイ

給紙トレイにセットされていないサイズの用紙や厚紙、OHPフィルム、はがき（4 e 6、A6カード）、封筒、ラベル用紙に印刷するときに使います。

11

右ドア解除レバー

右ドアをロックしているレバーです。

12

主電源スイッチ

本体の電源をON/OFFします。

13

トレイ1／トレイ2

500枚までの普通紙をセットできます。

14

前ドア

トナーカートリッジの交換、廃棄トナーボックスの交換、プリントヘッド窓清掃時に開きます。

15

モバイルタッチエリア

NFC対応Android端末やBluetooth LE対応iOS端末を本機と連携させるときに使います。

オプションのローカル接続キットを装着している場合に利用できます。

16

電源キー

本機を節電状態に切換えるときに操作します。

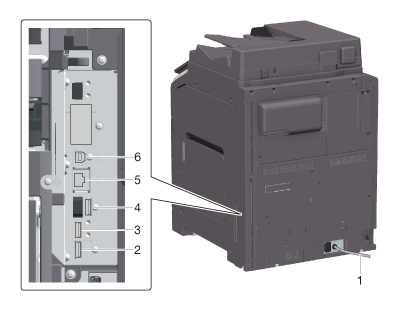

1

電源コード

本機に電源を供給します。

2

USBポート(タイプA)USB2.0/1.1

FAX回線を接続するときに使います。

3

USBポート(タイプC)USB3.0

無線ネットワーク接続用の装置を接続するときに使います。

4

USBポート(タイプA)USB2.0/1.1

認証装置を接続するときに使います。

5

ネットワーク用ポート(1000Base-T/100Base-TX/10Base-T)

本機をネットワークプリンター、ネットワークスキャナーとして使うときにネットワークケーブルを接続します。

6

USBポート(タイプB)USB2.0/1.1

USB接続のプリンターとして使うときに接続します。

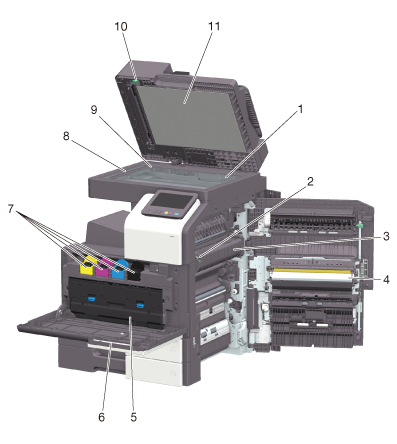

1

原稿ガラス

原稿をセットするためのガラスです。

2

定着カバーレバー

定着部での紙づまり処理をするときに使います。

3

定着ユニット

熱と圧力によってトナーを用紙に定着させる部品です。

4

自動両面ユニット

両面印刷を行うときに、用紙を反転します。

5

廃棄トナーボックス

使用済みの廃棄トナーをボックス内に回収します。

6

プリントヘッド窓清掃具

プリントヘッド窓の表面を清掃するときに使います。

7

トナーカートリッジ

シアン（C）、マゼンタ（M）、イエロー（Y）、ブラック（K）の4色のトナーカートリッジがあります。4色のトナーを組合わせてフルカラー画像を生成します。

8

スリットガラス

ADF使用時にこの部分で原稿の画像を読取ります。

9

原稿スケール

スケールに合わせて原稿をセットします。またセットした原稿のサイズを測るときに使います。

10

紙づまり処理ダイアル

ADFで紙づまりをおこした用紙を取出すときに回します。

11

原稿押えパッド

セットした原稿が動かないように押さえます。
