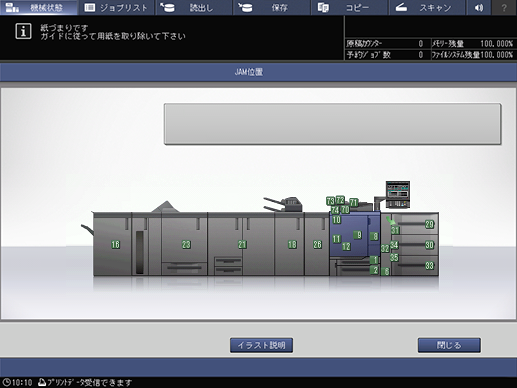

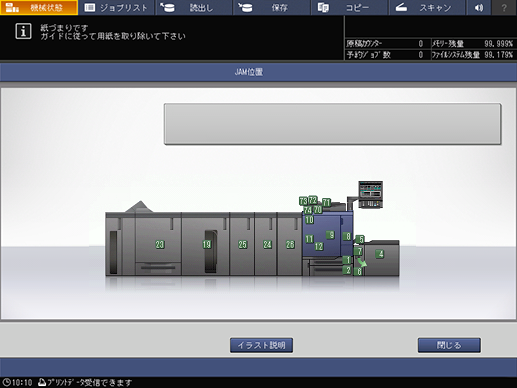

(表示例)
No. | ジャム位置 |
---|---|
1 | トレイ1(本体トレイ) |
2 | トレイ2(本体トレイ) |
4 | トレイ3(大容量給紙ユニット LU-202m/大容量給紙ユニット LU-202XL) |
5 | マルチ手差し給紙ユニット MB-506給紙部 |
6 | 本体右縦搬送部 |
7 | 紙搬送部(大容量給紙ユニット LU-202m/大容量給紙ユニット LU-202XL) |
8 | 本体水平搬送部 |
9 | 本体転写、定着部 |
10 | 本体排紙部 |
11 | 本体反転排紙部 |
12 | 本体ADU反転搬送部 |
16 | フィニッシャー FS-531/フィニッシャー FS-532/フィニッシャー FS-612入口、パンチ部、スタッカー部 |
17 | フィニッシャー FS-531/フィニッシャー FS-612、ポストインサーター PI-502、またはサブトレイ部 |
18 | フィニッシャー FS-531/フィニッシャー FS-612折り部、三つ折り部/折り機 FD-503 |
19 | 大容量スタッカー LS-506 |
20 | 大容量スタッカー LS-506(2連目) |
21 | 中綴じ機 SD-506/中綴じ機 SD-513 |
23 | くるみ製本機 PB-503 |
26 | 中継搬送ユニット RU-509 |
29 | ペーパーフィーダーユニット PF-602m/ペーパーフィーダーユニット PF-707 |
30 | ペーパーフィーダーユニット PF-602m/ペーパーフィーダーユニット PF-707 |
31 | ペーパーフィーダーユニット PF-602m/ペーパーフィーダーユニット PF-707 |
32 | ペーパーフィーダーユニット PF-602m/ペーパーフィーダーユニット PF-707 |
33 | ペーパーフィーダーユニット PF-707 下段トレイ |
34 | ペーパーフィーダーユニット PF-707 水平搬送部右上 |
35 | ペーパーフィーダーユニット PF-707 水平搬送部右下 |
70 | 両面同時原稿送り装置 DF-706 反転部 |
71 | 両面同時原稿送り装置 DF-706 排紙部 |
72 | 両面同時原稿送り装置 DF-706 給紙部 |
73 | 両面同時原稿送り装置 DF-706 搬送部 |
74 | 両面同時原稿送り装置 DF-706 読み取り部 |
