中綴じ機 SD-513に装着した折り機 FD-504が中とじ本の背を形成するときの、ローラーが往復する回数を調整します。
[機械状態]画面の[調整]を押して、[調整メニュー]画面を表示します。

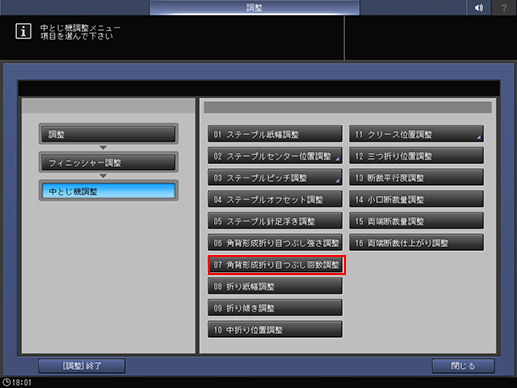

[フィニッシャー調整]、[中とじ機調整]、[角背形成折り目つぶし回数調整]の順に押します。
[印刷モードへ]を押します。
任意のトレイにA3 をセットして、そのトレイボタンを選択します。
操作パネルのスタートを押します。
テストパターンが出力されます。
出力された冊子の背表紙を確認します。
[印刷モード終了]を押して、[角背形成折り目つぶし回数調整]画面に戻ります。
調整が必要な場合は、画面のテンキーで設定値を入力します。
調整範囲:([減らす])-5~+5([増やす])(1ステップ= 1)
[+/-]で数値のプラス/マイナスを選択します。
[セット]を押して、現在値を変更します。
目的の結果が得られるまで、手順3~手順9を繰返します。
[前画面]を押します。
[中とじ機調整メニュー]画面に戻ります。
