中折りのクリース位置

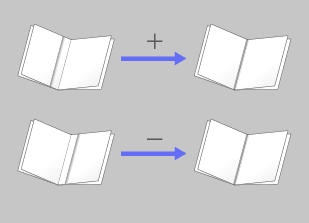

中綴じ機 SD-513に装着したクリーサーユニット CR-101の、中折りのクリース位置を移動できます。排紙上面の表紙先端からクリースまでの距離を調整します。
調整対象：全サイズへのオフセット、SRA3
、A3 、B4 、SRA4 、A4 、B5 、12
18 、11 17 、8.5 14 、8.5 11 、8 13 、8K 、16K 、不定形（380 ～ 488 mm）、不定形（257 ～ 379 mm）、13 19
[全サイズへのオフセット]で数値を入力すると、すべての用紙サイズに反映されます。個別の用紙サイズに数値を入力すると、個別の用紙サイズの入力値＋[全サイズへのオフセット]の入力値が設定量になります。
[中折り位置調整]を終了してから、この調整を行ってください。
クリース位置を一度調整しても、用紙坪量によっては、折り位置とクリース位置が合わなくなる場合があります。その際は、クリース位置が折り位置に合うように、再度この調整を行ってください。
[機械状態]画面の[調整]を押して、[調整メニュー]画面を表示します。

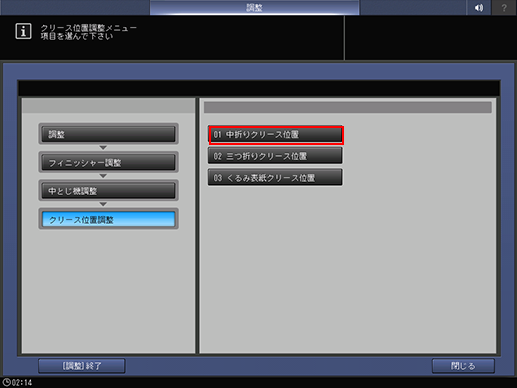

[フィニッシャー調整]、[中とじ機調整]、[クリース位置調整]、[中折りクリース位置]の順に押します。
[
]または[
]を押して、調整したいサイズボタンを選択します。
[印刷モードへ]を押します。
調整するサイズの用紙をセットして、そのトレイを選択します。
操作パネルのスタートを押します。
テストパターンが出力されます。
出力された用紙の折り目とクリースとのズレ量aを確認します。
規格値：a ＝ ±1 mm 以内
［1］折り目 ［2］クリース端部
調整が必要な場合は、[印刷モード終了]を押して、[中折りクリース位置調整]画面に戻ります。
画面のテンキーで設定値を入力します。
[＋／－]で数値のプラス／マイナスを選択します。
[セット]を押して、現在値を変更します。
調整範囲：（[縮める]）－20 ～ ＋20（[伸ばす]）（1ステップ= 0.1 mm）
目的の結果が得られるまで、手順4 ～ 手順9を繰返します。
[前画面]を押します。
[クリース位置調整メニュー]画面に戻ります。
