中綴じ機 SD-513に装着したトリマーユニット TU-503の両端断裁の速度を調整し、断裁部分のケバや曲りを軽減できます。
[機械状態]画面の[調整]を押して、[調整メニュー]画面を表示します。
[フィニッシャー調整]、[中とじ機調整]、[両端断裁仕上がり調整]の順に押します。
[印刷モードへ]を押します。
任意のトレイにA3 をセットして、そのトレイボタンを選択します。
操作パネルのスタートを押します。
テストパターンが出力されます。
断裁部分のケバや曲がりを確認します。
[印刷モード終了]を押して、[両端断裁仕上がり調整]画面に戻ります。

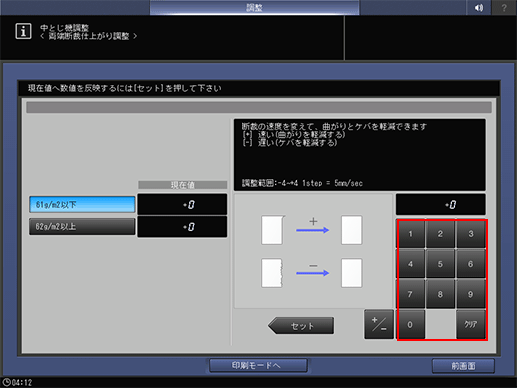

調整が必要な場合は、画面のテンキーで設定値を入力します。
調整範囲:([遅い/ケバを軽減する])- 4 ~+ 4([速い/曲がりを軽減する])(1 ステップ= 5mm/sec)
[+/-]で数値のプラス/マイナスを選択します。
[セット]を押して、現在値を変更します。
目的の結果が得られるまで、手順3 ~手順9 を繰返します。
[前画面]を押します。

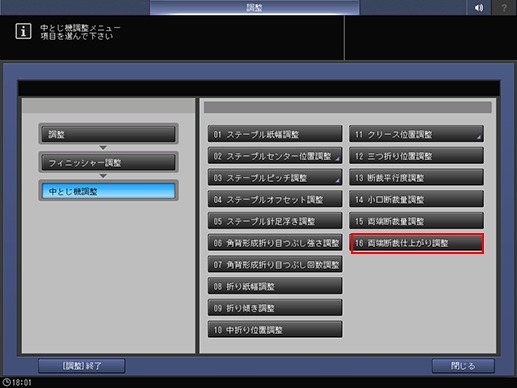

[中とじ機調整メニュー]画面に戻ります。
