中綴じ機 SD-513に装着したトリマーユニット TU-503の両端断裁量を調整します。
調整対象:手前、奥
[機械状態]画面の[調整]を押して、[調整メニュー]画面を表示します。

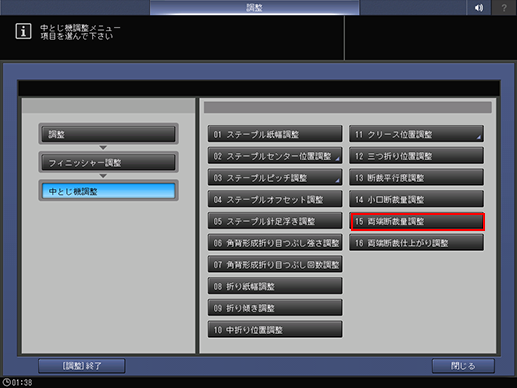

[フィニッシャー調整]、[中とじ機調整]、[両端断裁量調整]の順に押します。
[手前]または[奥]を選択します。
[印刷モードへ]を押します。
任意のトレイにA3 をセットして、そのトレイボタンを選択します。
操作パネルのスタートを押します。
テストパターンが出力されます。
出力された用紙の長さaを測定して、設定値に対するズレ量を確認します。
規格値:設定値-a = ±0.5 mm 以内
調整が必要な場合は、[印刷モード終了]を押して、[両端断裁量調整]画面に戻ります。
画面のテンキーで設定値を入力します。
[+/-]で数値のプラス/マイナスを選択します。
[セット]を押して、現在値を変更します。

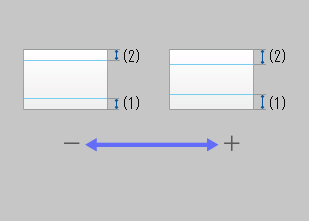

調整範囲:([狭める])-10 ~ +10([広げる])(1ステップ= 0.1 mm)
目的の結果が得られるまで、手順4 ~ 手順9を繰返します。
[前画面]を押します。
[中とじ機調整メニュー]画面に戻ります。
