中綴じ機 SD-513の2点ステープルの間隔を調整します。
調整対象:全サイズへのオフセット、SRA3 、A3 、B4 、SRA4 、A4 、B5 、12 18 、11 17 、8.5 14 、8.5 11 、8 13 、8K 、16K 、不定形(380 ~ 488 mm)、不定形(257 ~ 379 mm)、13 19
[全サイズへのオフセット]で数値を入力すると、すべての用紙サイズに反映されます。個別の用紙サイズに数値を入力すると、個別の用紙サイズの入力値+[全サイズへのオフセット]の入力値が設定量になります。
[機械状態]画面の[調整]を押して、[調整メニュー]画面を表示します。

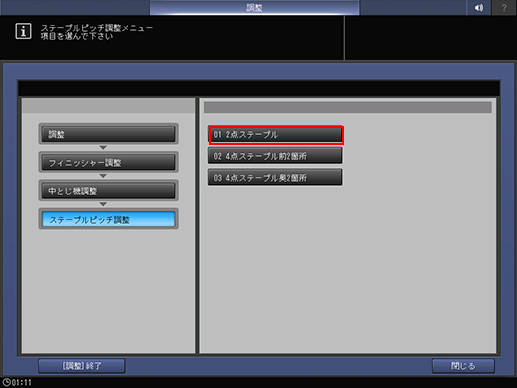

[フィニッシャー調整]、[中とじ機調整]、[ステープルピッチ調整]、[2点ステープル]の順に押します。

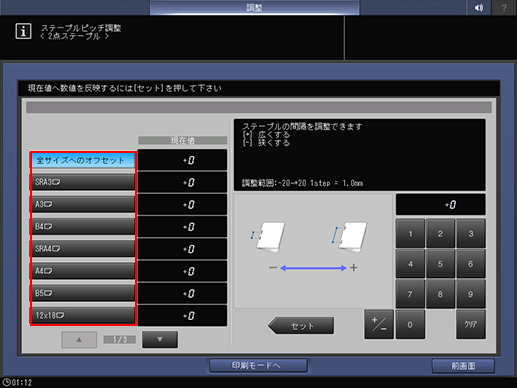

[]または[]を押して、調整したいサイズボタンを選択します。
[印刷モードへ]を押します。
調整するサイズの用紙をセットして、そのトレイを選択します。
操作パネルのスタートを押します。
テストパターンが出力されます。
出力された用紙の距離aを確認します。
調整が必要な場合は、[印刷モード終了]を押して、[ステープルピッチ調整]画面に戻ります。
画面のテンキーで設定値を入力します。
[+/-]で数値のプラス/マイナスを選択します。
[セット]を押して、現在値を変更します。
調整範囲:([狭くする])-20 ~ +20([広くする])(1ステップ= 1.0 mm)
目的の結果が得られるまで、手順4 ~ 手順9を繰返します。
[前画面]を押します。
[ステープルピッチ調整メニュー]画面に戻ります。
