4点ステープルの前2箇所のセンター位置

中綴じ機 SD-513の4点ステープルの前2箇所のセンター位置を調整します。

調整対象：全サイズへのオフセット、B4 、8K 、11 17 、A3 、不定形（380～488 mm）、不定形（257～379 mm）

  • [全サイズへのオフセット]で数値を入力すると、すべての用紙サイズに反映されます。個別の用紙サイズに数値を入力すると、個別の用紙サイズの入力値＋[全サイズへのオフセット]の入力値が設定量になります。

  • [中折り位置調整]を終了してから、この調整を行ってください。

  1. [機械状態]画面の[調整]を押して、[調整メニュー]画面を表示します。

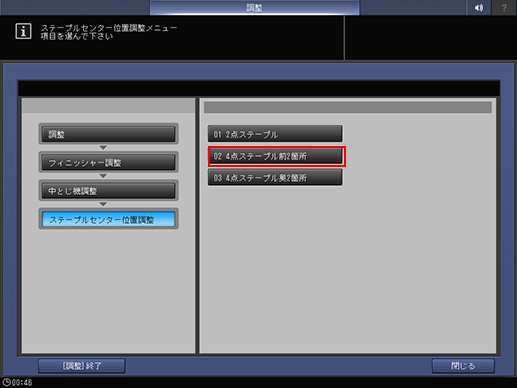

  2. [フィニッシャー調整]、[中とじ機調整]、[ステープルセンター位置調整]、[4点ステープル前2箇所]の順に押します。

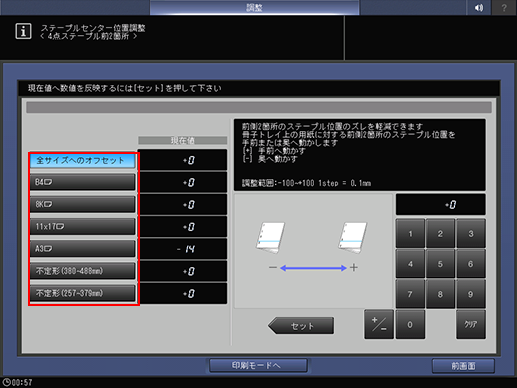

  3. 調整したいサイズボタンを選択します。

  4. [印刷モードへ]を押します。

  5. 調整するサイズの用紙をセットして、そのトレイを選択します。

  6. 操作パネルのスタートを押します。

    テストパターンが出力されます。

  7. 用紙サイズに対する、端部から4 点ステープル前2 箇所のセンターまでの長さを確認します。

  8. 調整が必要な場合は、[印刷モード終了]を押して、[ステープルセンター位置調整]画面に戻ります。

  9. 画面のテンキーで設定値を入力します。

    • [＋／－]で数値のプラス／マイナスを選択します。

    • [セット]を押して、現在値を変更します。

    • 調整範囲：（[奥へ動かす]）－ 100 ～＋ 100（[手前へ動かす]）（1 ステップ= 0.1 mm）
      用紙サイズによって、調整範囲が限定される場合があります。

  10. 目的の結果が得られるまで、手順4 ～ 手順9を繰返します。

  11. [前画面]を押します。

    [ステープルセンター位置調整メニュー]画面に戻ります。
