パンチのタテ位置調整：パンチ穴の縦位置を調整する
折り機 FD-503のパンチ穴の縦位置を調整します。2穴および3穴のパンチ穴と用紙端面の間隔を調整します。
調整対象：
2穴：全サイズへのオフセット、A3
、B4 、SRA4 、A4 、B5 、A4
、A5 、B5 、A5 、12
18 、11 17 、8.5 14 、8.5 11 、8.5 11 、8 13 、8K 、16K 、16K 、9 11
3穴：全サイズへのオフセット、A3 、B4 、A4 、B5 、12 18 、11 17 、8.5 11 、8K 、16K 、9 11
[全サイズへのオフセット]で数値を入力すると、すべての用紙サイズに反映されます。個別の用紙サイズに数値を入力すると、個別の用紙サイズの入力値＋[全サイズへのオフセット]の入力値が設定量になります。
[機械状態]画面の[調整]を押して、[調整メニュー]画面を表示します。

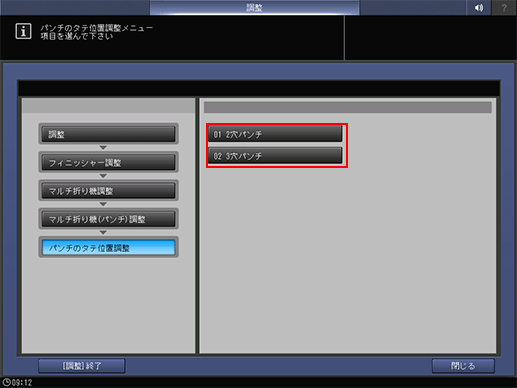

[フィニッシャー調整]、[マルチ折り機調整]、[マルチ折り機（パンチ）調整]、[パンチのタテ位置調整]の順に押します。
[2穴パンチ]または[3穴パンチ]を選択します。
[
]または[
]を押して、調整したいサイズボタンを選択します。
[印刷モードへ]を押します。
調整するサイズの用紙をセットして、そのトレイを選択します。
操作パネルのスタートを押します。
テストパターンが出力されます。
出力された用紙のパンチ穴中央までの距離aを確認します。
穴数
規格値
2穴
10.5 mm ± 4.0 mm以上
3穴
9.5 mm ± 4.0 mm以上
調整が必要な場合は、[印刷モード終了]を押して、[パンチのタテ位置調整]画面に戻ります。
画面のテンキーで設定値を入力します。
[＋／－]で数値のプラス／マイナスを選択します。
[セット]を押して、現在値を変更します。
調整範囲：（[用紙の中央方向へ動かす]）－40 ～ ＋40（[用紙の端方向へ動かす]）（1ステップ= 0.1 mm）
2穴
3穴
目的の結果が得られるまで、手順5 ～ 手順10を繰返します。
[前画面]を押します。
[パンチのタテ位置調整メニュー]画面に戻ります。
