用紙プロファイル設定：使用する用紙の条件を登録する

よく使う用紙設定を用紙プロファイルとして登録できます。登録した用紙プロファイルは、給紙トレイの用紙設定として呼出して適用できます。



ここでは、任意の用紙サイズを指定して、用紙プロファイルを登録する手順を説明します。

用紙設定は、下記の用紙条件で構成され、任意に設定します。

変更項目

説明

選択項目

用紙種類

用紙表面のなめらかさによって7種類に分類します。

普通紙、上質紙、カラー用紙、塗工紙GL、塗工紙ML、塗工紙GO、塗工紙MO、封筒

用紙プロファイル名

用紙プロファイル名を入力します。

半角50文字（全角25文字）まで名前を入力します。

用紙サイズ

定形サイズは、定形の用紙サイズから選択します。

不定形サイズは、任意のサイズを入力します。事前に登録した不定形サイズを呼出して設定できます。

インデックス紙は、A4T 、8.5 11T から選択し、インデックス数を設定します。

定形サイズ：
SRA3 、SRA4 /、A3 、A4 /、A5 /、A6 、B4 、B5 /、B6 、13 19 、12  18 、11  17 、9 11 、8.5  14 、8.5  11 /、8  13 、5.5  8.5 /、はがき

不定形サイズ：

タテ100.0 mm ～ 330.2 mm、ヨコ148.0 mm ～ 487.7 mm

インデックス紙：

A4T 、8.5 11T （インデックス数1 ～ 15）

坪量

10種類の坪量から1つ選択します。

坪量単位は、切替えできます。切替えた単位は、その用紙条件を呼出したとき、[機械状態]画面や[コピー]画面にも表示されます。

坪量設定：

62-74g/m2

75-80g/m2

81-91g/m2

92-105g/m2

106-135g/m2

136-176g/m2

177-216g/m2

217-256g/m2

257-300g/m2

301-350g/m2

坪量単位切替：

g/m2、四六判Kg、菊判Kg、A本判kg、B本判kg、lb Bond、lb Index、lb Cover、lb Book、lb Bristol、lb Tag

速度設定：

高速、中速、低速、自動切換え

色紙

用紙の色を選択します。用紙の色が混ざった状態で印刷するのを防ぎます。

白色、ブルー、ゴールデンロッド、グレー、グリーン、アイボリー、オレンジ、ピンク、レッド、イエロー、クリーム、その他、ユーザー定義色

パンチ

パンチ穴がある用紙かどうかを選択します。パンチ穴のある用紙には、[出力設定]で[パンチ]を選択してもパンチ穴をあけません。

パンチ穴あり、パンチ穴なし

表裏調整

両面印刷時、印刷のオモテ面とウラ面の画像位置を合わせるため、オモテ、ウラにそれぞれ倍率（タテ倍、ヨコ倍）、イメージシフト（上下、左右）、[回転/Skew]（傾き補正、歪み補正）を調整します。

用紙の種類、用紙の銘柄、保管場所の温度差により、収縮率が異なるので、表裏調整は、用紙ごとに設定することをおすすめします。

タテ倍率：

オモテ・ウラ －1.00 ～ ＋1.00（1ステップ＝0.01%）

ヨコ倍率：

オモテ －1.00 ～ ＋1.00（1ステップ＝0.01%）

ウラ －0.80 ～ ＋0.20（1ステップ＝0.01%）

イメージシフト上下：

オモテ・ウラ －10.0 mm ～ ＋10.0 mm（1ステップ＝0.1 mm）

イメージシフト左右：

オモテ・ウラ －3.0 mm ～ ＋3.0 mm（1ステップ＝0.1 mm）

回転：

オモテ／ウラ －1.00 ～ ＋1.00（1ステップ＝0.01）

Skew（歪み補正）：

オモテ／ウラ －1.00 ～ ＋1.00（1ステップ＝0.01）

RUカール調整

オプションの中継搬送ユニット RU-509が装着されていると、[RUカール調整]が表示され、出力紙のカール（円弧状の変形）を補正します。

また、加湿キット HM-102が中継搬送ユニットに装備されていると、加湿設定の[ON][OFF]を設定できます。

カール調整：

＋2、＋1.5、＋1、＋0.5、0、－0.5、－1、－1.5、－2、OFF

加湿設定：ON、OFF

エアーブロー

用紙に空気を吹きつけ、用紙種類によって発生する重送や紙づまりを防ぎます。

ペーパーフィーダーユニット PF-602mを装着の場合
自動、ON（強）、ON（弱）、OFF

ペーパーフィーダーユニット PF-707を装着の場合
自動、手動
手動選択時に以下の設定ができます。
先端風量設定：（弱く）1 ～ 9（強く）
サイド風量設定：（弱く）1 ～ 9（強く）、OFF

大容量給紙ユニット LU-202m、または大容量給紙ユニット LU-202XLを装着の場合
自動、ON、OFF

くるみ製本機 PB-503を装着の場合
自動、ON、OFF

厚さ

イメージコントローラー IC-603が装着されていると、[厚さ]が表示され、[指定する]を選択することで、トレイ内の用紙残量をより正確に算出します。

指定しない、指定する

調整範囲：0.050 mm ～ 0.500 mm

エキスパート調整

転写、分離、定着の各プロセス調整および定着上ローラー温度、先端イレース量、定着端部と中央の温度差、定着下ローラー温度、後端イレース量、反転排紙タイミング調整、ADU反転タイミング調整、定着速度調整、レジストループ量、定着初期温度アップ、2次転写押圧力、CPMダウン、総トナー量上限制御、トレイ別濃度調整(YMC)、トレイ別濃度調整(K)、片寄り検知JAM、重送検知*1、中間転写分離設定、厚紙BKモード、用紙レジスト補正レベル、排紙カール調整、反転排紙カール調整、片寄り調整（オモテ）、片寄り調整（ウラ）、定着エアー分離 風量設定、定着圧切替え、高剛度紙モード、PFU吸引風量設定*2、出力紙さばき設定、排紙冷却風量調整の設定をします。

*1：ペーパーフィーダーユニット PF-602mもしくはペーパーフィーダーユニット PF-707を装着し、トレイ3～5を選択しているときに表示されます。

*2：ペーパーフィーダーユニット PF-707を装着し、トレイ3～5を選択しているときに表示されます。

[片寄り検知JAM]について詳細は、プリントジョブJAM設定： 片寄りによる紙づまりの検知を設定するをごらんください。

[エキスパート調整]は初期設定で表示されていません。サービス実施店にお問い合わせください。

[2次転写出力調整（オモテ）]：－50 ～ ＋50

[2次転写出力調整（ウラ）]：－50 ～ ＋50

[2次転写出力-先端調整（オモテ）]：－50 ～ ＋50

[2次転写出力-先端調整（ウラ）]：－50 ～ ＋50

[2次転写出力-後端調整（オモテ）]：－50 ～ ＋50

[2次転写出力-後端調整（ウラ）]：－50 ～ ＋50

[分離AC（オモテ）]：－600 ～ ＋600

[分離AC（ウラ）]：－600 ～ ＋600

[分離DC（オモテ）]：－60 ～ ＋60

[分離DC（ウラ）]：－60 ～ ＋60

[定着上ローラー温度]：－20 ～ ＋20

[先端イレース量]：0 ～ ＋200

[定着端部と中央の温度差]：－10 ～ ＋10

[定着下ローラー温度]：－15 ～ ＋70

[後端イレース量]：0 ～ ＋200

[反転排紙タイミング調整]：0 ～ +10

[ADU反転タイミング調整]：－6 ～ ＋6

[定着速度調整（オモテ面）]：－200 ～ ＋200

[定着速度調整（ウラ面補正量）]：－200 ～ ＋200

[レジストループ量（オモテ）]：-99 ～ +99

[レジストループ量（ウラ）]：-99 ～ +99

[定着初期温度アップ]：[自動]、[しない]

[2次転写押圧力]：[自動]、[普通]、[低い]

[CPMダウン]：[通常]、[ダウン]

[総トナー量上限制御]：[する]、[しない]

[トレイ別濃度調整（YMC）]：[0（標準）]、[+1]、[+2]、[+3（最大）]

[トレイ別濃度調整（K）]：[0（標準）]、[+1]、[+2]、[+3（最大）]

[片寄り検知JAM]：[検知する]、[検知しない]

[重送検知]：[検知する]、[検知しない]

[中間転写分離設定]：[自動]、[ON]、[OFF]

[厚紙BKモード]：[ON]、[OFF]

[用紙レジスト補正レベル]：[0（標準）]、[-1]、[-2]

[排紙カール調整]：[自動]、[0]、[+1]、[+2]

[反転排紙カール調整]：[自動]、[0]、[+1]、[+2]

[片寄り調整（オモテ）]：[する]、[しない]、[検知位置]（5～25mm）

[片寄り調整（ウラ）]：[する]、[しない]、[検知位置]（5～25mm）

[定着エアー分離 風量設定]：[弱く]（1）～（7）[強く]、[自動]

[定着圧切替え]：[自動]、[普通]、[弱い]

[高剛度紙モード]：[する]、[しない]

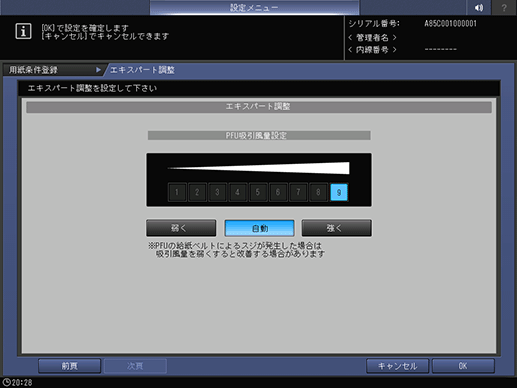

[PFU吸引風量設定]：[弱く]（1）～（9）[強く]、[自動]（9）

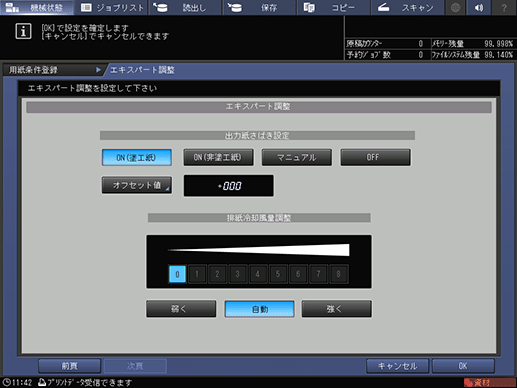

[出力紙さばき設定]：[ON（塗工紙）]、ON（非塗工紙）、[マニュアル]、[OFF]、[オフセット値]（－50 ～ ＋100）

[排紙冷却風量調整]：[弱く]（0）～（8）[強く]、[自動]（0）

出力紙濃度調整

中継搬送ユニット RU-509が装着されていると、[出力紙濃度調整]が表示されます。[調整メニュー]画面の[出力紙濃度調整] - [基本設定]の[出力紙濃度調整の使用]を[する]にしたとき、出力紙濃度調整の設定ができます。

用紙別カラーセンサー調整値選択：デフォルト、登録調整値、OFF

用紙の種類の説明

用紙の名称

説明

普通紙

普通紙は、複写機やプリンターで用いられる「PPC用紙」といわれているコピー／印刷用紙で、通常再生紙を使用しないものをいいます。モノクロコピー／印刷に使用される普通紙や再生紙は、[普通紙]に設定します。

上質紙

上質紙は、オフセット印刷で一般的に使用されている非塗工紙印刷用紙です。白色度が高く、さまざまな用途に用いられています。このような用紙は、[上質紙]に設定します。

カラー用紙

カラー用紙は、上質紙でもカラーがくすまないように作られたカラーコピー／印刷に使用される用紙です。このような用紙は、[カラー用紙]に設定します。

塗工紙GL（Gloss Laser）

レーザープリンター用の光沢紙です。坪量を81 g/m2以上に設定すると、選択できます。

塗工紙ML（Mat Laser）

レーザープリンター用のマット紙です。坪量を81 g/m2以上に設定すると、選択できます。

塗工紙GO（Gloss Offset）

オフセット印刷用の光沢紙です。坪量を81 g/m2以上に設定すると、選択できます。

塗工紙MO（Mat Offset）

オフセット印刷用のマット紙です。坪量を81 g/m2以上に設定すると、選択できます。

封筒

封筒を使用する場合は[封筒]に設定します。封筒を使用するには、封筒定着ユニット EF-103が必要です。

用紙条件登録の追加／編集

  1. ユーザー設定の操作をして、[ユーザー設定メニュー]画面を表示します。

  2. [ユーザー設定メニュー]画面の[環境設定]、[給紙トレイ設定]、[用紙設定]の順に押します。

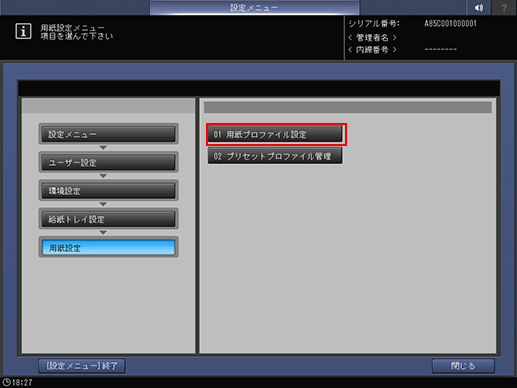

  3. [用紙プロファイル設定]を押します。

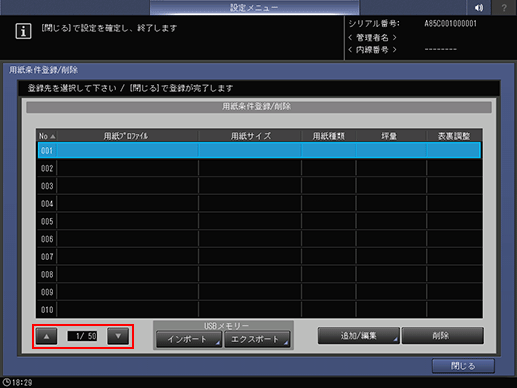

    [用紙条件登録/削除]画面が表示されます。

  4. 用紙条件の登録先を選択します。

    []または[] を押して登録先を表示して、登録先の行を選択してから[追加/編集]を押します。

    • 登録済みの用紙条件を編集するときは、その行を選択します。

    [用紙条件登録]画面が表示されます。

  5. [用紙種類]下のボタンを1つ選択します。

    • [塗工紙GL]、[塗工紙ML]、[塗工紙GO]、[塗工紙MO]は、[坪量]を81 g/m2以上に設定すると選択できます。

  6. [用紙プロファイル名]を押します。

    • 用紙プロファイル名を入力します。半角50文字（全角25文字）まで入力できます。

    • [OK]を押します。

  7. [用紙サイズ]を押します。

    [用紙サイズ]画面が表示されます。

  8. [定形サイズ]、[不定形サイズ]、[インデックス紙]、[指定なし]から目的のボタンを1つ選択します。

    [定形サイズ]を選択したときは、手順9に進みます。

    [不定形サイズ]を選択したときは、手順10に進みます。

    [インデックス紙]を選択したときは、手順11に進みます。

    [指定なし]を選択したときは、手順12に進みます。

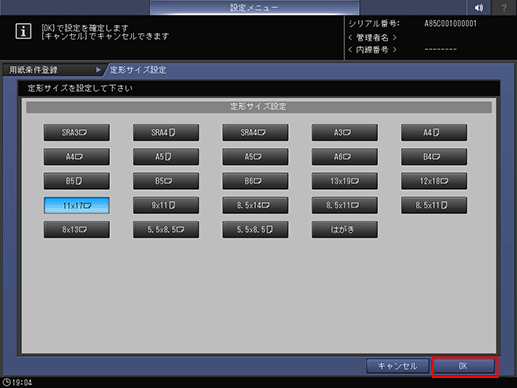

  9. [定形サイズ]を押すと、[定形サイズ設定]画面が表示されます。

    任意の定形サイズボタンを選択します。

    • [OK]を押します。

    手順12に進みます。

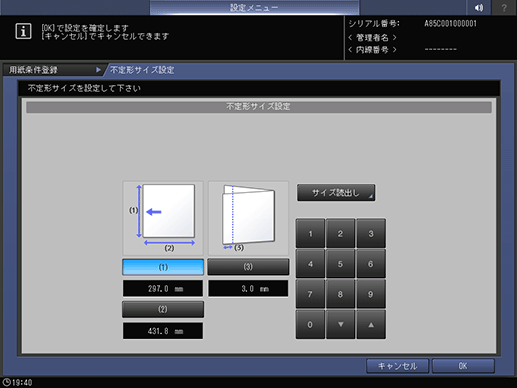

  10. [不定形サイズ]を選択すると、[不定形サイズ設定]画面が表示されます。

    不定形サイズの数値を入力する：

    • [（1）]を押し、画面のテンキーまたは[]、[]を押して、用紙のタテサイズを入力します。

    • [（2）]を押し、画面のテンキーまたは[]、[]を押して、用紙のヨコサイズを入力します。

    • [（3）]を押し、画面のテンキーまたは[]、[]を押して、中とじ／重ね中折り時の表紙の断裁量を入力します。断裁量入力のボタンは中綴じ機 SD-506／中綴じ機 SD-513を装着したときに表示されます。

    事前に登録した不定形サイズを呼出す：

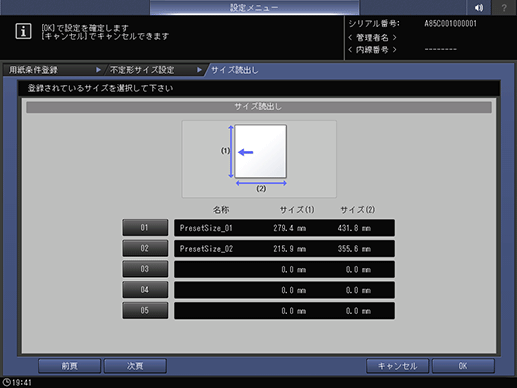

    • [サイズ読出し]を押します。[サイズ読出し]画面が表示されます。

    • [前頁]または[次頁]を押して、目的の不定形サイズを表示します。[01] ～ [20]まで表示されます。

    • 使用する不定形サイズの左側のナンバーボタンを押して、[OK]を押します。

    手順12に進みます。

  11. [インデックス紙]を選択すると、[インデックス紙設定]画面を表示します。

    A4T 、8.511T から選択します。

    画面のテンキーまたは[]、[]を押して、インデックス数を入力します。インデックス数は1 ～ 15の範囲で設定できます。

    [OK]を押します。

  12. [坪量]を押します。

    • [坪量]画面が表示されます。[坪量]下の坪量ボタンを1つ選択します。

    • [坪量単位切替]下の坪量単位ボタンを1つ選択します。坪量表示が選択した坪量単位に切替わります。

    • 256 g/m2以下の値の坪量を選択すると、[速度設定]下のボタンでプロセス速度が選択できます。坪量によって選択できない速度があります。任意のボタンを1つ選択します。

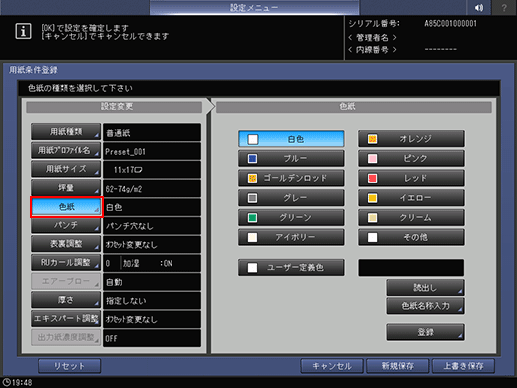

  13. [色紙]を押します。

    任意の色紙ボタンを1つ選択します。

    任意の色名を設定する：

    [ユーザー定義色]を押します。[色紙名称入力]画面が表示されます。

    任意の色名を入力します。半角20 文字まで入力できます。

    [OK]を押します。

    • 設定した色名を変更するときは、[色紙名称入力]を押すと[色紙名称入力]画面が表示され、変更できます。

    任意の色名を登録する：

    [登録]を押します。[色紙名称登録]画面が表示されます。

    [前頁]または[次頁]を押して、登録するナンバーボタンを表示します。[001]～[100]まで表示されます。

    登録するナンバーボタンを押してから、[追加]を押します。

    登録する色名を入力して、[OK]を押します。

    • 登録した色名を削除するときは、削除するナンバーボタンを押してから、[削除]を押します。

    事前に登録した色名を呼出す：

    [読出し]を押します。[色紙名称読出し]画面が表示されます。

    [前頁]または[次頁]を押して、目的の色名を表示します。[001]～[100]まで表示されます。

    使用する色名の左側のナンバーボタンを押して、[OK]を押します。

  14. [パンチ]を押します。

    パンチ穴付きを設定するときは[パンチ穴あり]、パンチ穴なしを設定するときは[パンチ穴なし]を選択します。

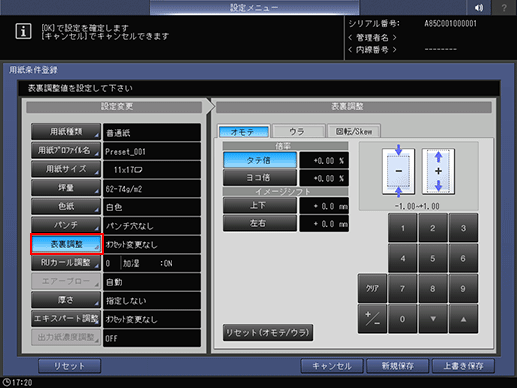

  15. [表裏調整]を押します。

    表裏調整について詳細は、表裏調整画面についてをごらんください。

    • [オモテ]または[ウラ]の[倍率]、[イメージシフト]、[回転/Skew]調整の設定を変更すると、表裏調整の表示が[オフセット変更あり]にかわります。

    • [リセット（オモテ/ウラ）]を押すと、表裏調整のすべての設定が初期値に戻ります。

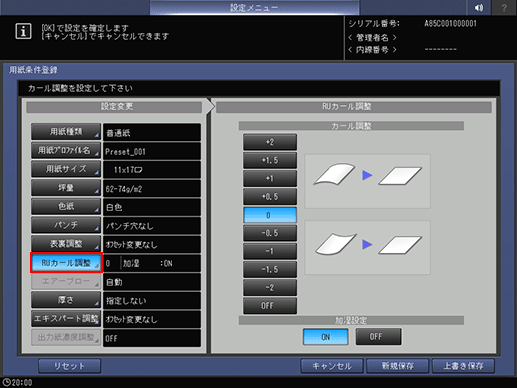

  16. [RUカール調整]を押します。

    カール調整について詳細は、カール調整：用紙の反りを抑える（中継搬送ユニット RU-509）をごらんください。

    • [RUカール調整]は、中継搬送ユニット RU-509 を装着すると設定できます。[RUカール調整]の[加湿設定]は、中継搬送ユニット RU-509に加湿キット HM-102を装着すると設定できます。

    • [カラー用紙]の坪量を62 g/m2 ～ 135 g/m2に設定したり、[塗工紙GL]、[塗工紙ML]、[塗工紙GO]、[塗工紙MO]の坪量を81 g/m2 ～ 135 g/m2に設定したりすると、[加湿設定]は使用不可になり、[ON]、[OFF]を選択できません。

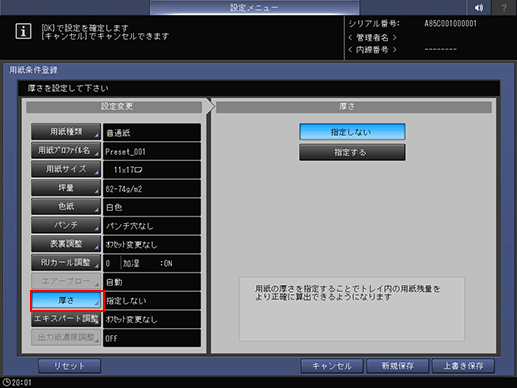

  17. [厚さ]を押します。

    • [厚さ]は、イメージコントローラー IC-603を装着すると使用できます。

    [厚さ]下の任意のボタンを選択します。

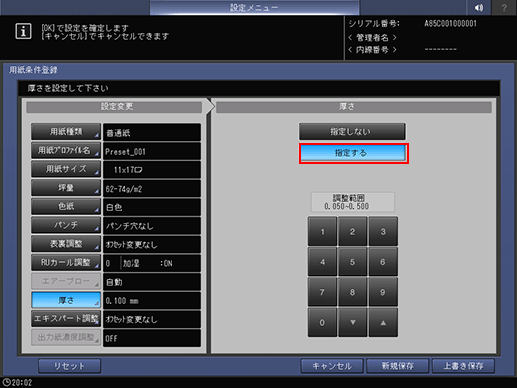

    [指定する]を選択すると、テンキーの入力画面が表示されます。画面のテンキーまたは[]、[]を押して調整範囲を入力します。0.050 mm ～ 0.500 mmの範囲で入力できます。

    • 入力した数値は、画面左側の[厚さ]の横に表示されます。0.050 mm以下の数値を入力しても、0.050 mmに設定されます。

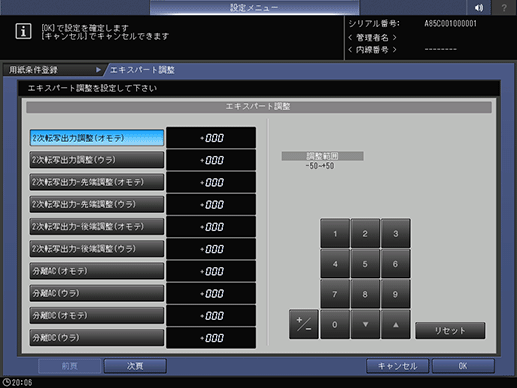

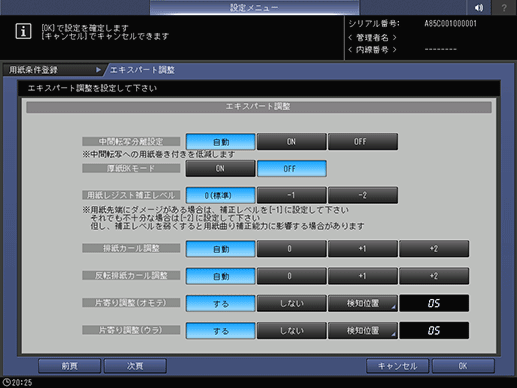

  18. [エキスパート調整]を押します。

    • [2次転写出力調整（オモテ）]から[次頁]を2回押して表示される[レジストループ量（ウラ）]は、調整する項目のボタンを選択し、画面のテンキーや[]、[]または操作パネルのテンキーを押して数字を入力します。

    • [＋／－]を押して、数値のプラス／マイナスを設定します。

    • [次⾴]を押して設定画⾯を表⽰します。

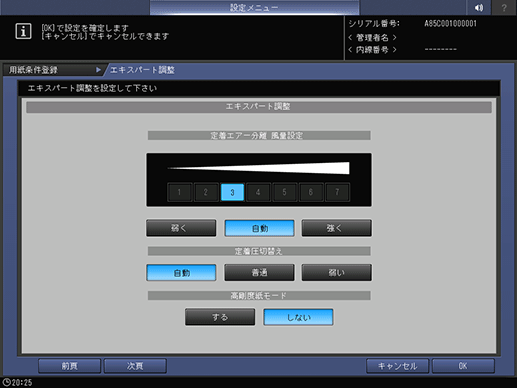

    • 以下の項目について設定します。
      [定着初期温度アップ]、[2次転写押圧⼒]、[CPMダウン]、[総トナー量上限制御]、[トレイ別濃度調整（YMC）] 、[トレイ別濃度調整（K）] 、[⽚寄り検知JAM]、[重送検知]*1、[中間転写分離設定]、[厚紙BKモード]、[用紙レジスト補正レベル]、[排紙カール調整]、[反転排紙カール調整]、[片寄り調整（オモテ）]、[片寄り調整（ウラ）]、[定着エアー分離 風量設定]、[定着圧切替え]、[⾼剛度紙モード]、[PFU吸引風量設定]*2、[出力紙さばき設定]、[排紙冷却風量調整]
      *1：ペーパーフィーダーユニット PF-602m、もしくは、ペーパーフィーダーユニット PF-707を装着したとき、表示されます。
      *2：ペーパーフィーダーユニット PF-707を装着したとき、表示されます。

    • 設定を確定するため、[OK]を押します。設定しないときは[キャンセル]を押します。いずれも[用紙条件登録]画面に戻ります。

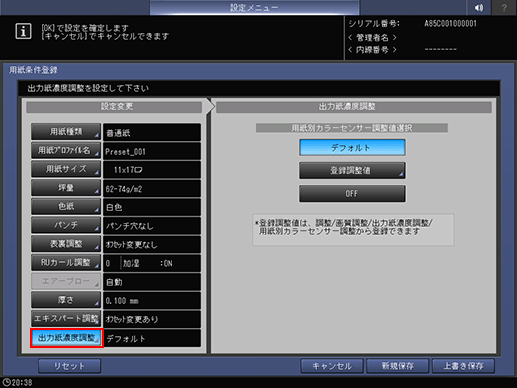

  19. [出力紙濃度調整]を押します。

    • 出力紙濃度調整は、[調整メニュー]画面の[出力紙濃度調整] - [基本設定]で出力紙濃度調整の使用を[する]にしたとき、設定できます。

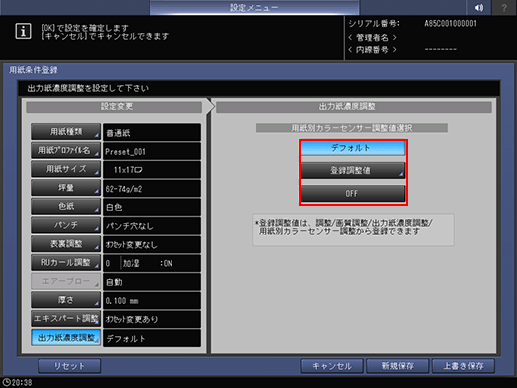

  20. [デフォルト]、[登録調整値]、または[OFF]を押します。

    • [デフォルト]を選択すると、機械にあらかじめ設定されている補正値をもとに、ガンマ補正します。

    • [登録調整値]を選択すると、[用紙別カラーセンサー調整リスト]画面が表示されます。任意の名称を選択して[OK]を押します。[用紙別カラーセンサー調整リスト]画面に表示されているリストは、[調整メニュー]画面の[出力紙濃度調整] - [用紙別カラーセンサー調整]で登録したユーザーカスタマイズの補正値です。詳細は、出力紙濃度調整をごらんください。

    • [OFF]を選択すると、出力紙濃度調整は機能しません。

  21. [用紙条件登録]画面の[上書き保存]を押します。[用紙条件登録/削除]画面に戻ります。

  22. [閉じる]を押して、[用紙設定メニュー]画面に戻ります。

用紙条件登録の削除

  1. ユーザー設定の操作をして、[ユーザー設定メニュー]画面を表示します。

  2. [ユーザー設定メニュー]画面の[環境設定]、[給紙トレイ設定]、[用紙設定]の順に押します。

  3. [用紙プロファイル設定]を押します。

    [用紙条件登録/削除]画面が表示されます。

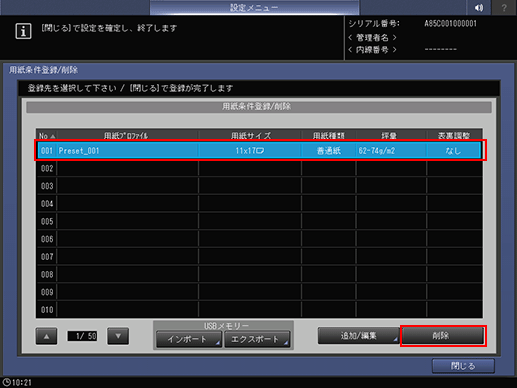

  4. 用紙条件の登録リストから削除する行を選択して、[削除]を押します。

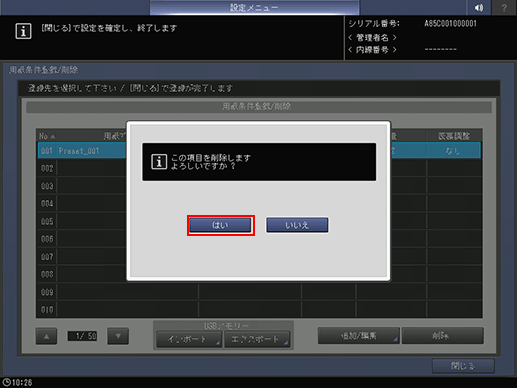

  5. 削除確認ダイアログの[はい]を押します。

    • 削除しないときは、[いいえ]を押します。

  6. [閉じる]を押して、[給紙トレイ設定メニュー]画面に戻ります。

用紙設定のUSBインポート／エクスポート機能

    USBインポート／エクスポート機能は、本機に登録されている用紙設定データをUSBメモリーに保存して、同機種の別の機械に登録する一連の機能です。インポート／エクスポート機能を行うには、USBメモリーを事前に本機のUSBポートに差込んでおく必要があります。装着できるUSBメモリーの数は1つです。

    • 一括インポート機能は、USBメモリーに保存されているすべての用紙サイズおよび用紙設定のデータを、本機のデータに上書き保存します。

    • 個別インポート機能は、必要な用紙設定のデータを選択して、本機に新規保存または上書き保存します。新規保存の場合は、本機に既に登録されているデータ件数と合わせて500件までインポートできます（500件から既存の登録数を引いた残り件数をインポートします）。上書き保存の場合は、500件までインポートできます。

    • エクスポート機能は、本機の用紙設定データをUSBメモリーに一括で保存します。

    用紙設定データをインポートする

    1. ユーザー設定の操作をして、[ユーザー設定メニュー]画面を表示します。

    2. [ユーザー設定メニュー]画面の[環境設定]、[給紙トレイ設定]、[用紙設定]の順に押します。

    3. [用紙プロファイル設定]を押します。

      [用紙条件登録/削除]画面が表示されます。

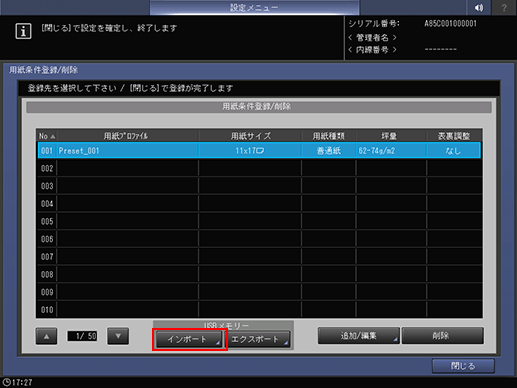

    4. [インポート]を押します。

      [USBインポート]画面が表示されます。

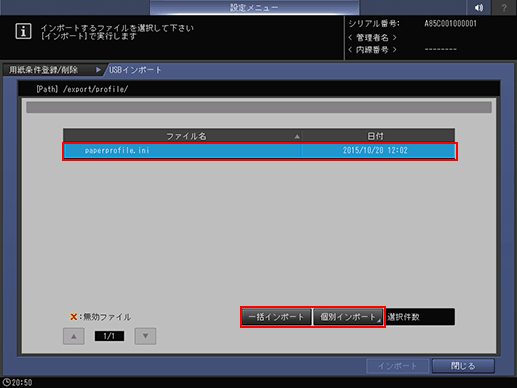

    5. インポートするデータを選択してから、[一括インポート]または[個別インポート]を押します。

      • [一括インポート]を押した場合は、手順6に進みます。

      • [個別インポート]を押した場合は、手順7に進みます。

      • インポートできないデータはファイル名の左側にマークが表示されます。

    6. [インポート]を押して、データを一括更新します。

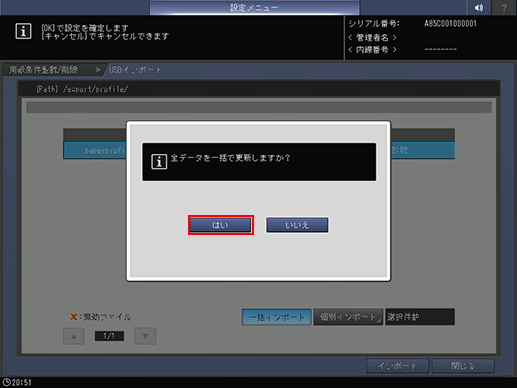

      • 確認のダイアログが表示されます。[はい]を押して確定します。中止する場合は、[いいえ]を押します。

      いずれも、[用紙条件登録/削除]画面に戻ります。

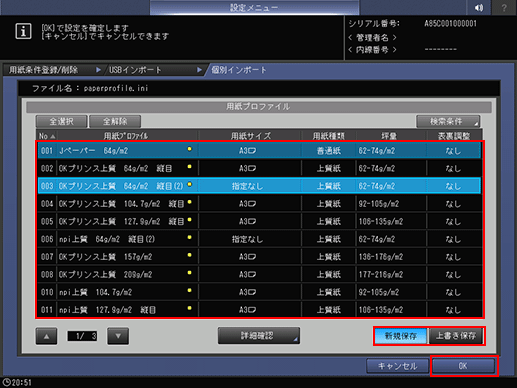

    7. [個別インポート]画面が表示されたら、インポートする用紙設定データを選択します。

      • すべてのデータを選択するときは、[全選択]を押します。すべての選択を解除するときは、[全解除]を押します。

      • 選択したデータの詳細を表示するときは、[詳細確認]を押します。

    8. [新規保存]または[上書き保存]を選択します。

      • 新規保存では、本機データの空いている用紙設定番号にインポートされます。

      • 上書き保存では、本機データの同じ用紙設定番号にインポートされます。

    9. [OK]を押します。

      [USBインポート]画面に戻ります。

    10. [インポート]を押します。

      確認のダイアログが表示されます。

    11. [はい]を押して確定します。中止する場合は、[いいえ]を押します（[新規保存]と[上書き保存]で、ダイアログのメッセージは異なります。以下は、[新規保存]の場合です）。

      いずれも、[用紙条件登録/削除]画面に戻ります。

    用紙設定データをエクスポートする

    1. ユーザー設定の操作をして、[ユーザー設定メニュー]画面を表示します。

    2. [ユーザー設定メニュー]画面の[環境設定]、[給紙トレイ設定]、[用紙設定]の順に押します。

    3. [用紙プロファイル設定]を押します。

      [用紙条件登録/削除]画面が表示されます。

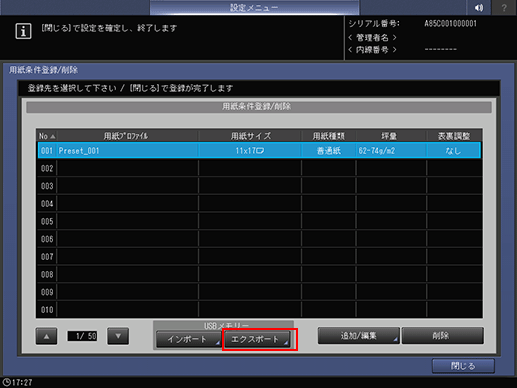

    4. エクスポートする用紙設定データを選択し、[エクスポート]を押します。

      エクスポートする用紙設定データのファイル名を入力する画面が表示されます。

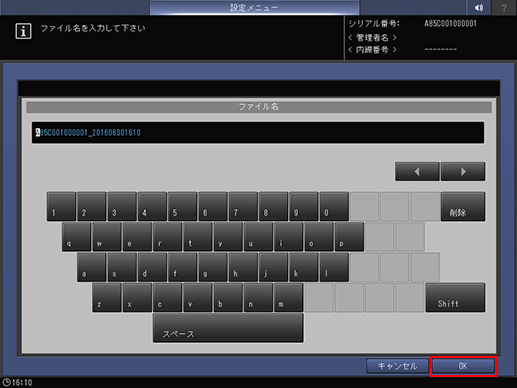

    5. ファイル名を入力して、[OK]を押します。

      • ファイル名の初期値は次のような順で表示されます。

      機械番号（13桁）_ 年（4桁）月（2桁）日（2桁）時（ 桁）分（2桁）

      • ファイル名は、半角60 文字まで入力できます。

      • ファイル名を変更しない場合は、そのまま[OK]を押します。
