ポストインサーターの操作

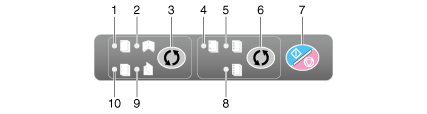

操作パネルのキー
フィニッシャー FS-535にポストインサーター PI-505が装着されているとき、ポストインサーター操作パネルを使って手動でフィニッシャー FS-535を操作できます。
No. | 名称 | 説明 |
|---|---|---|
1 | コーナーステープルランプ | コーナーステープルが選ばれている状態を示します。 |
2 | 中とじランプ | 中とじが選ばれている状態を示します。 |
3 | 仕上り選択 | 仕上がりを選ぶときに押します。 |
4 | 2穴ランプ | 2穴が選ばれている状態を示します。 |
5 | 3穴ランプ | 3穴が選ばれている状態を示します。 |
6 | パンチ選択 | パンチ穴を選ぶときに押します。 |
7 | スタート／ストップ | ポストインサーターの動作を開始します。 動作中に押すと、動作を停止します。 |
8 | 4穴ランプ | 4穴が選ばれている状態を示します。 |
9 | 三つ折りランプ | 三つ折りが選ばれている状態を示します。 |
10 | 2点ステープルランプ | 2点ステープルが選ばれている状態を示します。 |

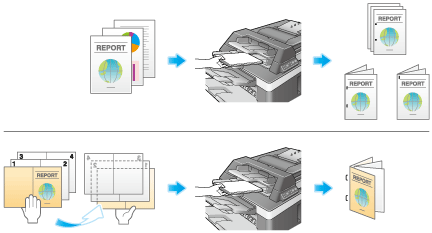

ポストインサーターで仕上げをする
給紙トレイとして使用できるのは下段トレイのみです。上段トレイは使用できません。
ポストインサーターの下段トレイに用紙をセットし、ガイド板を用紙のサイズに合わせます。
用紙の天部(上側)が奥側になるようにセットします。
コーナーステープル、2点ステープルの場合、表面を上にしてセットします。
パンチ穴を開ける場合、表面を上にしてセットします。
中とじの場合、とじられて表側に出てくる面を下にしてセットします。
三つ折りの場合、三つ折りになって外側になる面を下にしてセットします。
仕上り選択とパンチ選択を押して、目的の仕上りを選択します。
仕上りを設定する場合は、 仕上り選択を押して、ランプを点灯させます。パンチを設定する場合は、パンチ選択を押してランプを点灯させます。
パンチは、コーナーステープル、2点ステープルと同時に設定できます。
スタート／ストップを押します。
動作中にスタート／ストップを押すと動作を停止することができます。
