先端タイミング調整:プリンターの通紙方向画像先端位置を調整する

プリンターエンジンの通紙方向画像先端位置を調整します。

調整対象:先端タイミング(トレイ1 ~ トレイ5)、先端タイミング(手差し)、先端タイミング(ウラ面)、トレイ大サイズ普通紙オフセット、トレイ大サイズ厚紙オフセット、トレイ小サイズ普通紙オフセット、トレイ小サイズ厚紙オフセット、手差し大サイズ普通紙オフセット、手差し大サイズ厚紙オフセット、手差し小サイズ普通紙オフセット、手差し小サイズ厚紙オフセット、大サイズ普通紙オフセット(ADU)、大サイズ厚紙オフセット(ADU)、小サイズ普通紙オフセット(ADU)、小サイズ厚紙オフセット(ADU)

  • [通紙方向倍率調整]を終了してから、この調整を行ってください。

  1. [機械状態]画面の[調整]を押して、[調整メニュー]画面を表示します。

  2. [マシン調整][プリンター調整][先端タイミング調整]の順に押します。

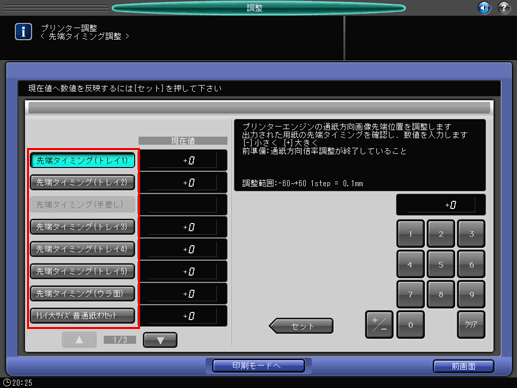

  3. 調整対象のボタンを選択します。

  4. [印刷モードへ]を押します。

  5. 調整したいトレイにA3 用紙をセットして、そのトレイを選択します。

  6. 操作パネルスタートを押します。

    テストパターンが出力されます。

    • チャートのオモテ(front)面には、どのトレイから出力したチャートなのか区別がつくようにマークが印字されます。詳細は、チャートについてをごらんください。

  7. 先端タイミングを確認します。

    規格値:20 mm ± 0.5 mm

  8. 調整が必要な場合は、[印刷モード終了]を押して、[先端タイミング調整]画面に戻ります。

  9. 画面のテンキーまたは操作パネルテンキーで設定値を入力します。

    • [+/-]で数値のプラス/マイナスを選択します。

    • [セット]を押して、現在値を変更します。

    • 調整範囲:([小さく])-60 ~ +60([大きく])(1ステップ=0.1 mm)

  10. 目的の結果が得られるまで、手順4 ~ 手順9を繰返します。

  11. [前画面]を押します。

    [プリンター調整メニュー]画面に戻ります。
